Este tutorial se utiliza para modificar el puerto de carga de la PSP GO. Tras cambiar a la interfaz USB TIPO C, se puede usar la carga rápida y la transmisión de datos con rapidez.

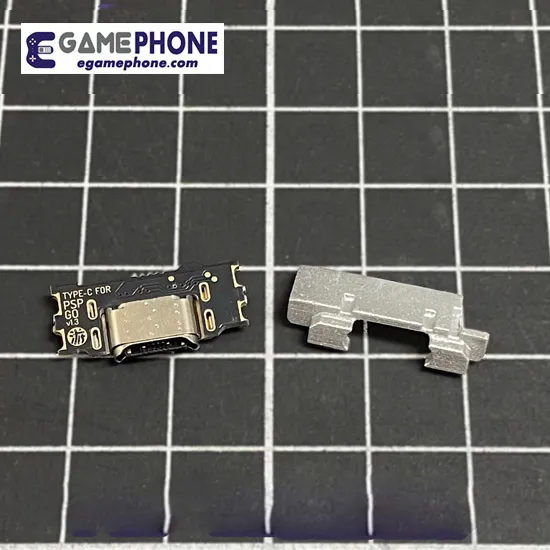

Esta modificación es solo para el kit USB-C de egamephone. Se utilizan la interfaz y el relleno personalizados de la PSP GO.

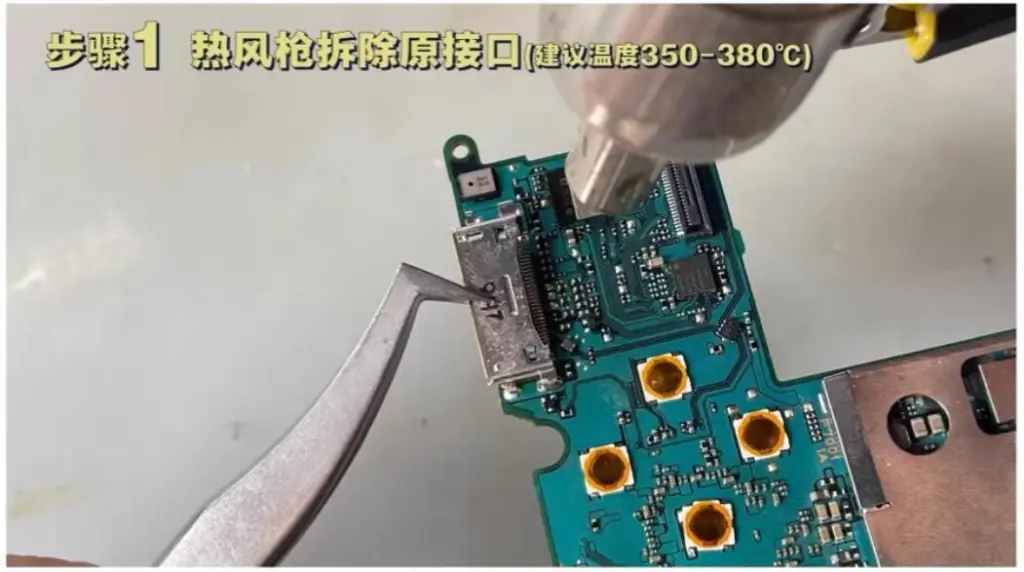

Use una pistola de aire caliente para retirar la interfaz original de la PSP Go (temperatura recomendada: 350-380 °C).

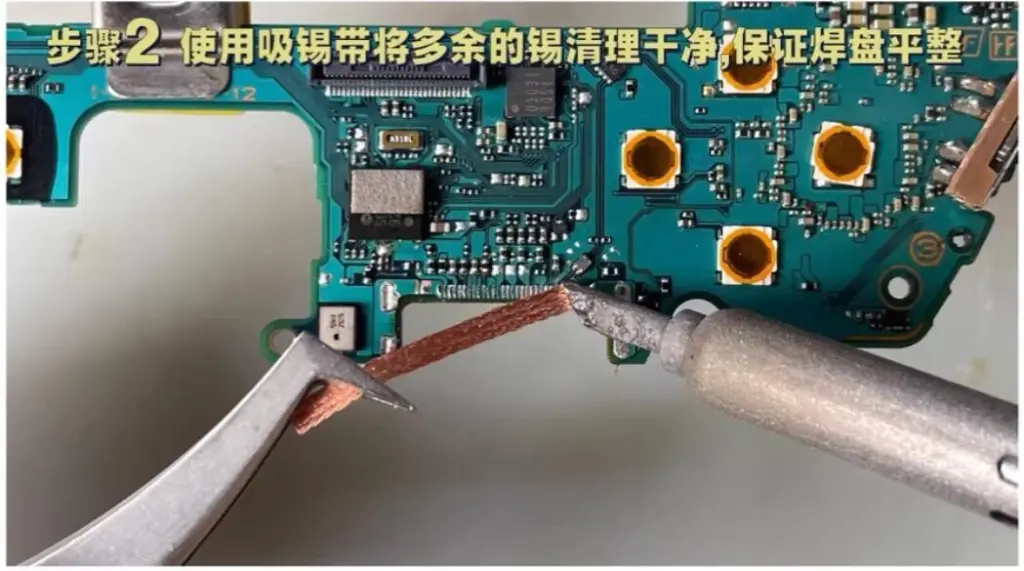

Use cinta adhesiva para limpiar el exceso de estaño y asegúrese de que la almohadilla esté plana.

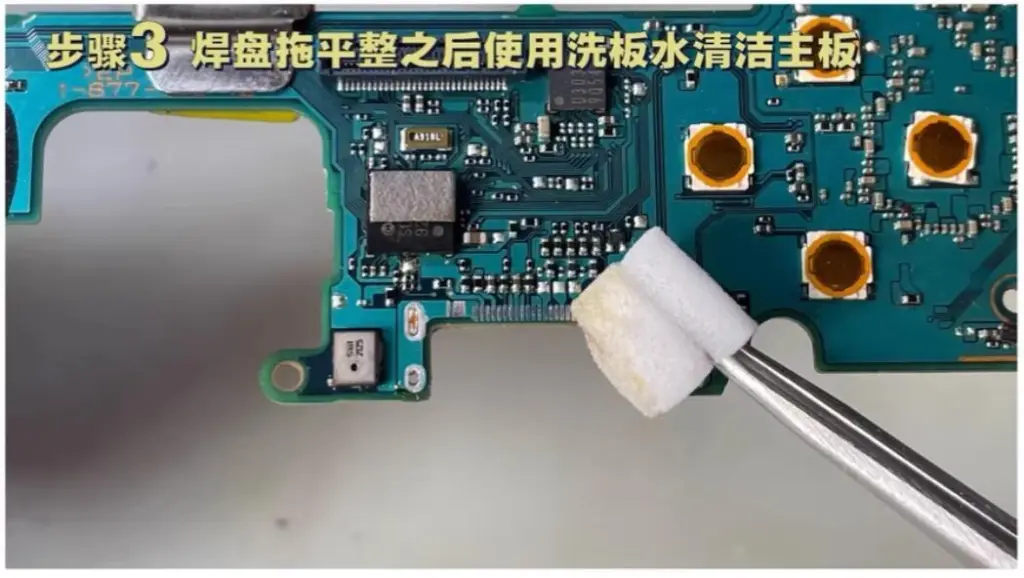

Una vez plana, limpie la placa base con agua para limpiar placas.

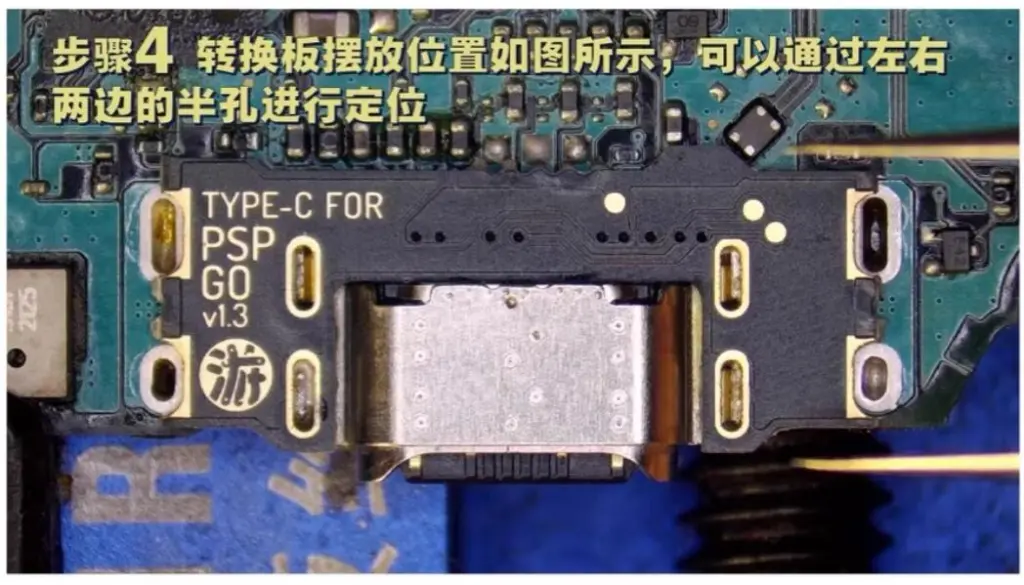

Ajuste la posición del USB-C; puede usar los medios orificios de los lados izquierdo y derecho para colocarlo.
https://egamephone.com/product/psp-go-usb-type-c-charging-port-mod-usb-c-charging-connector/《《《《《《《Puerto de carga USB Tipo C para PSP GO: Conector de carga USB-C》》》》》

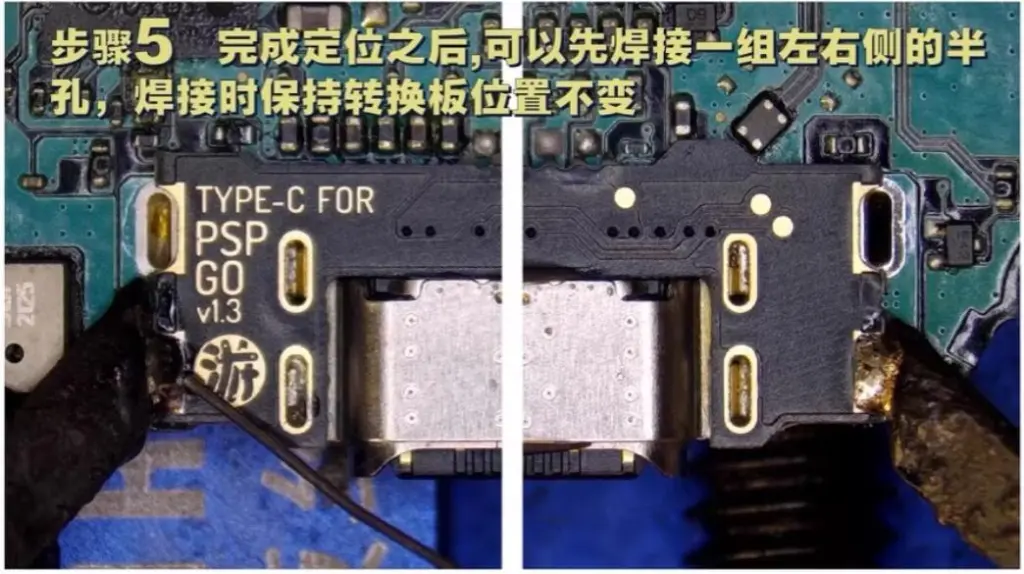

Una vez ajustado, puede soldar primero un conjunto de medios orificios en los lados izquierdo y derecho. Tenga cuidado de no mover la placa USB durante la soldadura.

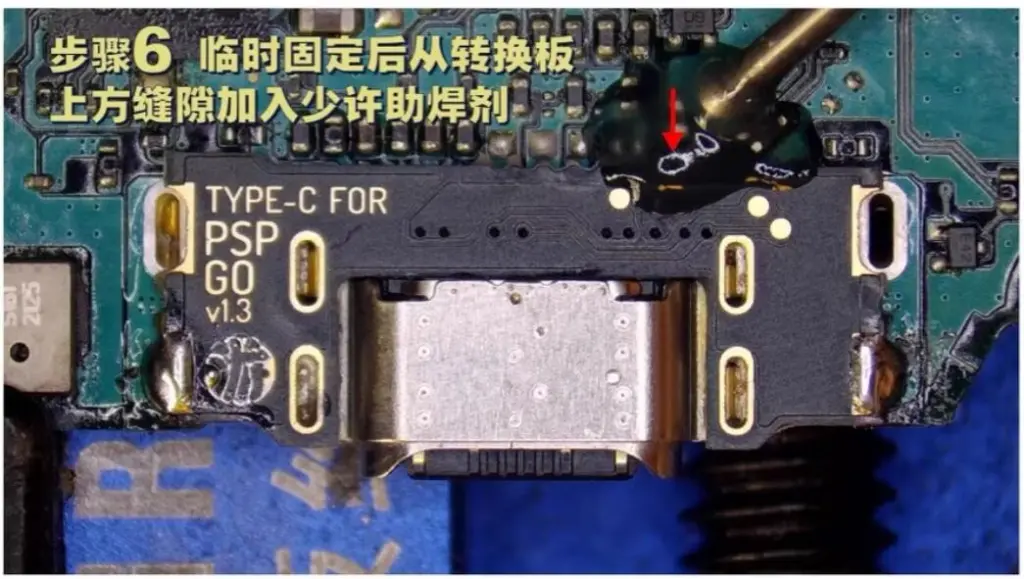

Tras la fijación temporal, aplique un poco de resina de soldadura desde el espacio superior.

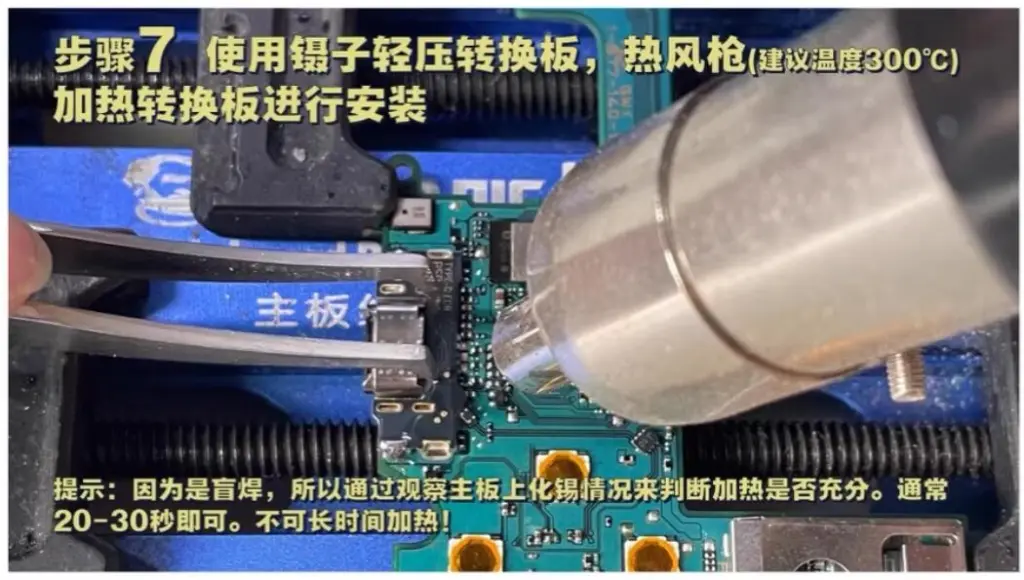

- Use pinzas para presionar suavemente la placa USB y caliéntela con una pistola de aire caliente para la instalación (temperatura recomendada: 300 °C).
Nota: Dado que se utiliza soldadura a ciegas, es necesario observar el estañado de la placa base para determinar si el calentamiento es suficiente, generalmente de 20 a 30 segundos; es decir, si no se puede calentar durante mucho tiempo.
- Una vez que la placa USB se haya enfriado, utilice un multímetro para realizar la prueba. Método de prueba: Coloque el multímetro en la posición de pitido y la aguja de prueba mida dos puntos.
Si emite un pitido, el circuito es conductor; si no, no lo es.

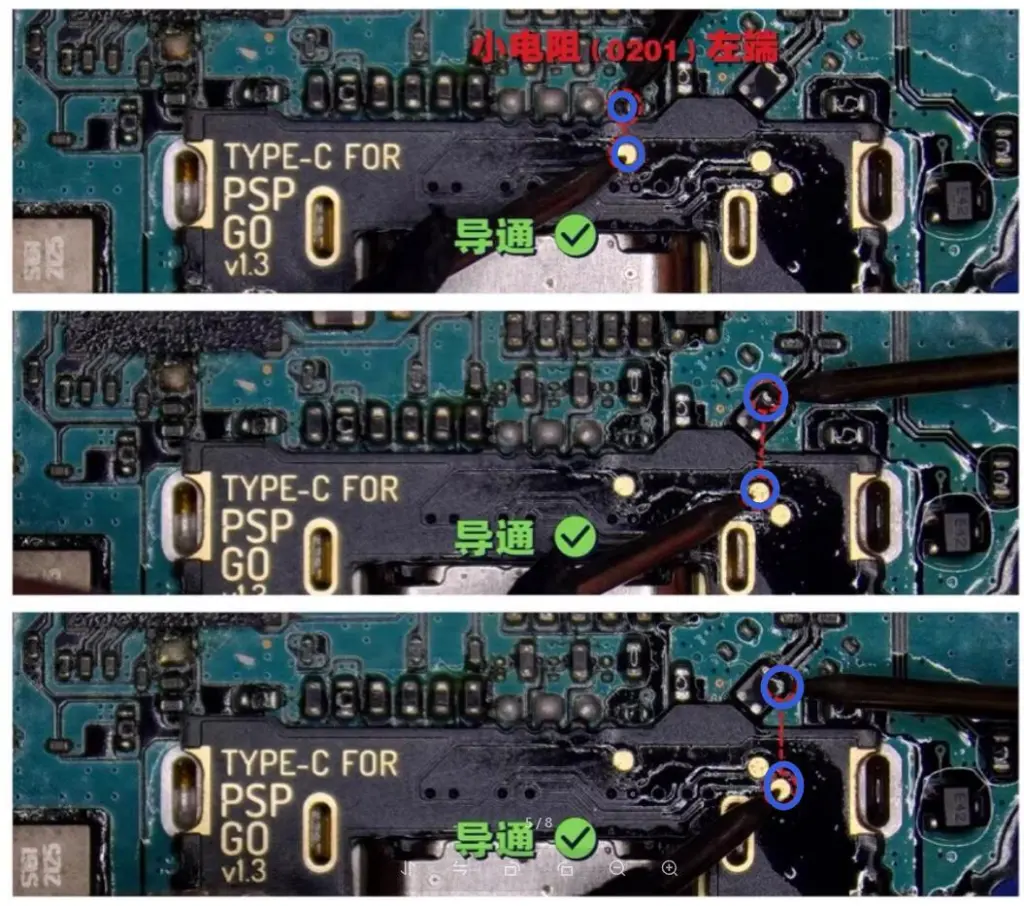

Prueba 1: Se deben realizar los siguientes 3 conjuntos de pruebas de circuito.

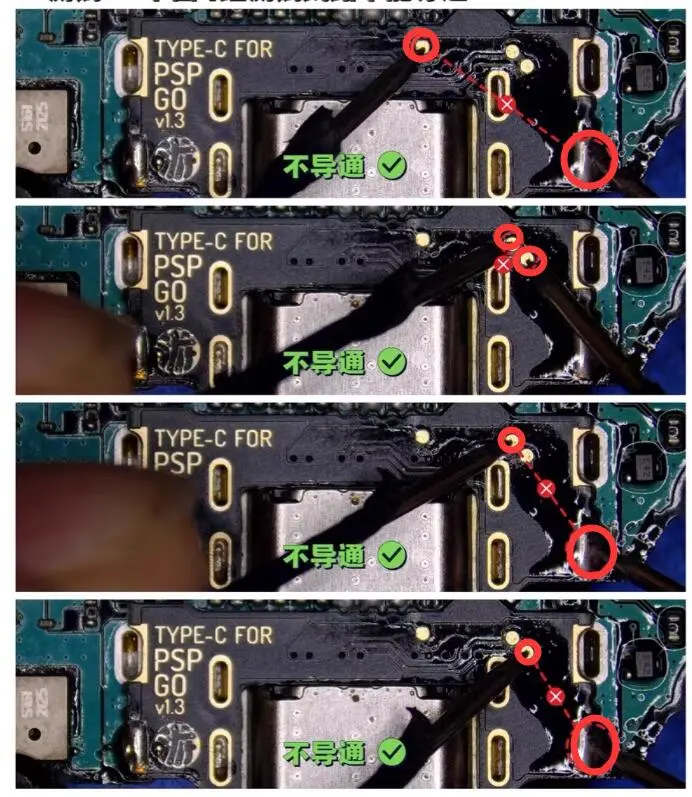

Prueba 2: No se pueden realizar los siguientes cuatro conjuntos de pruebas de circuito.

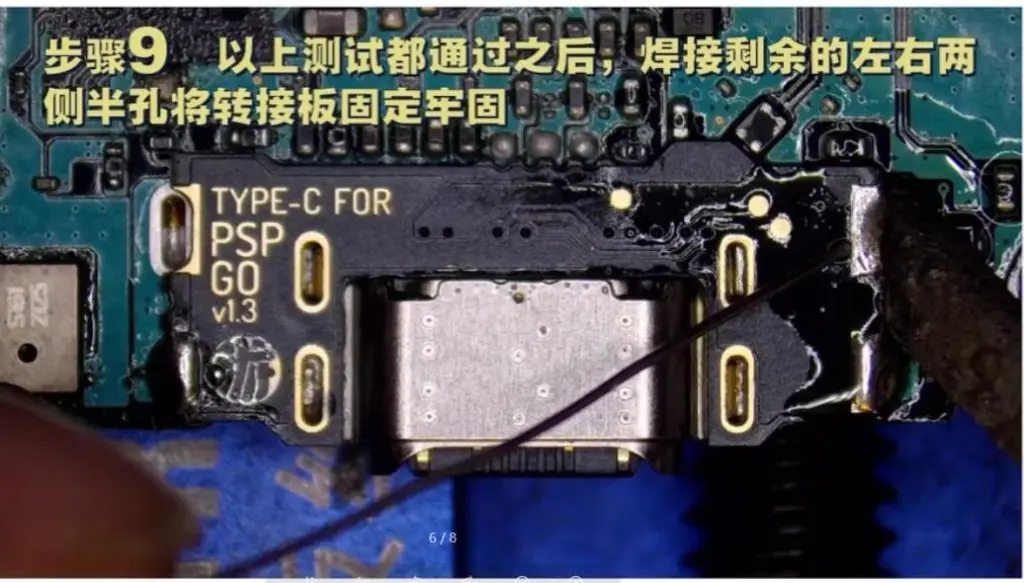

Después de pasar todas las pruebas anteriores, suelde los mitades de orificios restantes para completar la fijación de la placa USB.

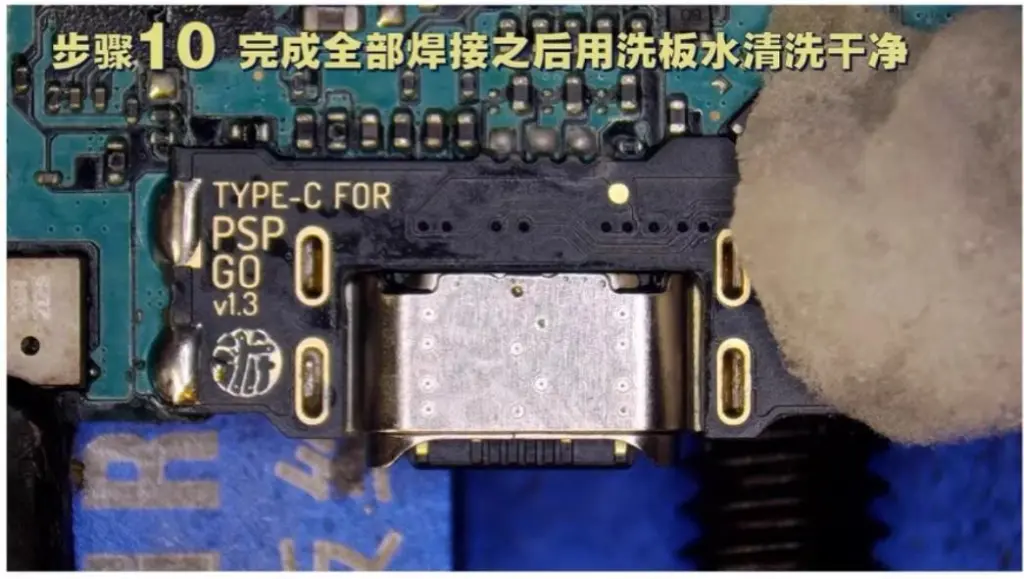

Después de completar toda la soldadura, límpiela con agua para lavar tablas.

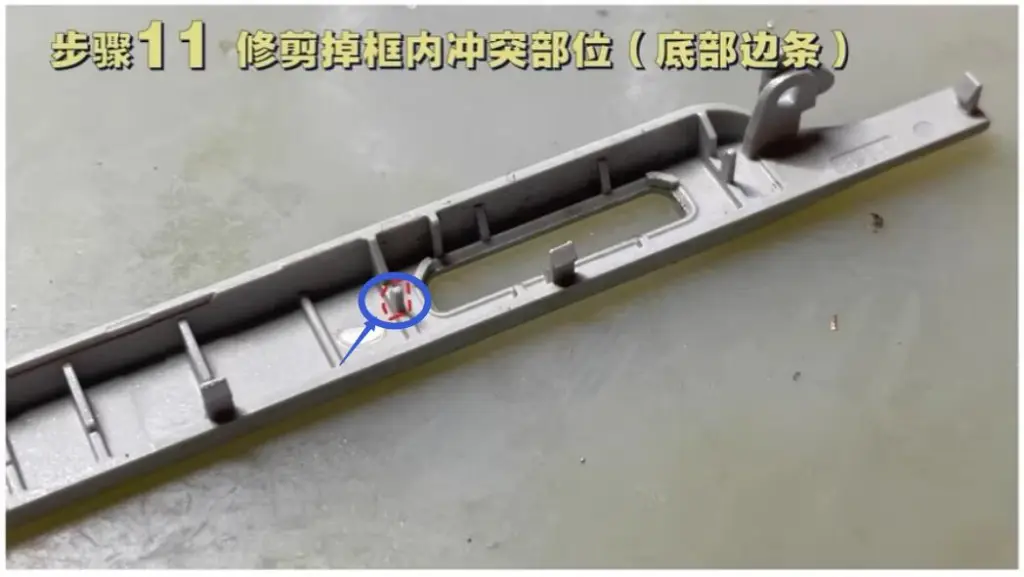

11.Recorta las partes conflictivas de la tira del borde inferior.

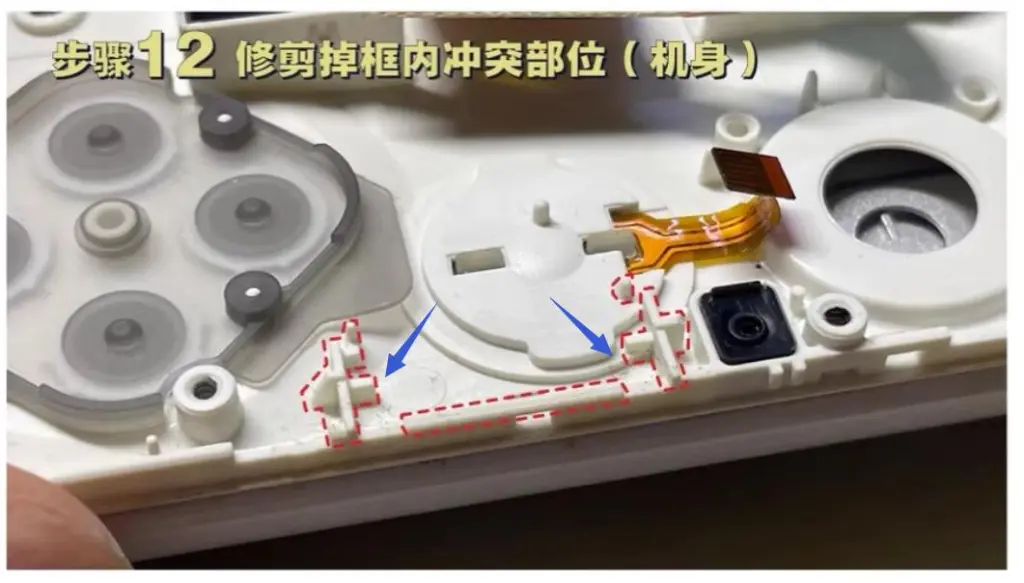

12.Recorta las partes conflictivas del marco medio.

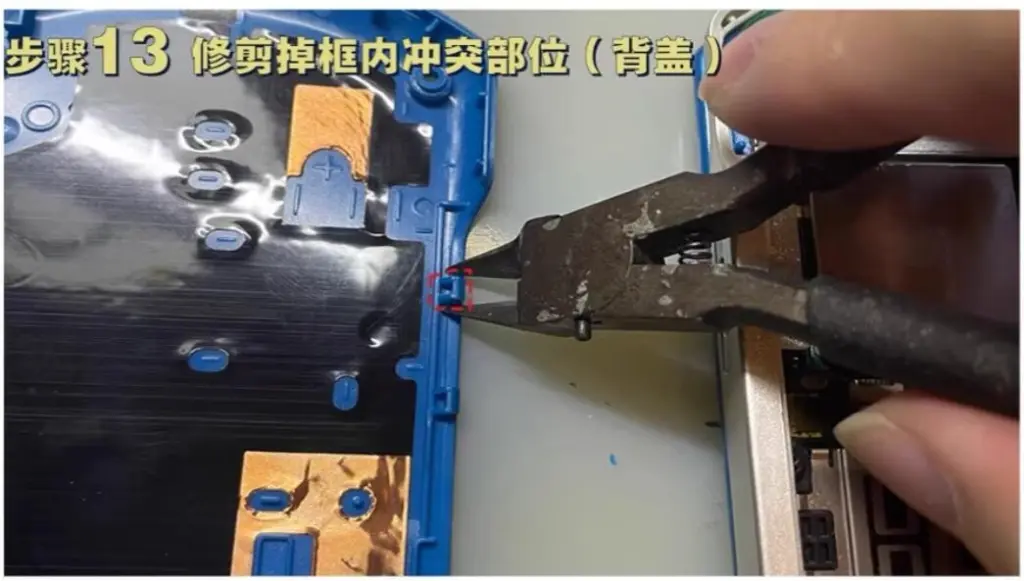

13.Recorta las partes conflictivas de la contraportada.

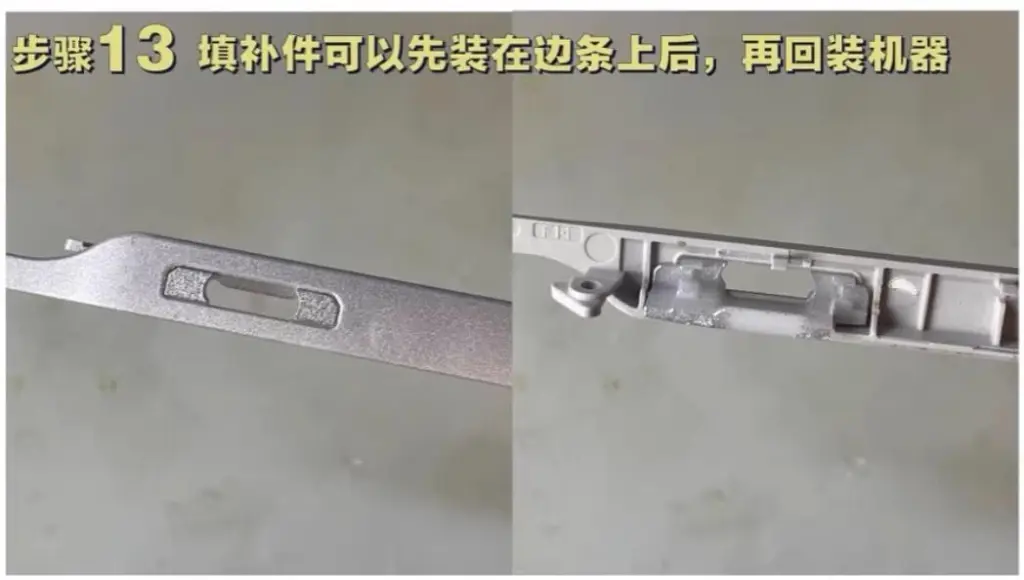

14.Instale el relleno.
